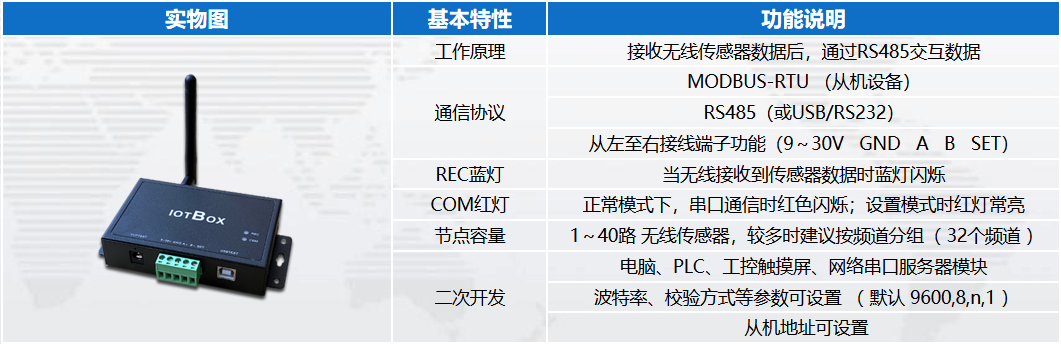

RE59/RE78系列无线接收器
时间:2022-08-19点击量:0


   16627919703d06f7  RE59-M-485简介.pdf                RE59-M-485使用手册.pdf

    RE78-M-485简介.pdf                 RE78-M-485使用手册.pdf


    RE系列简介(视频演示)  https://v.youku.com/v_show/id_XNTg5ODMyNDUyOA==.html

    RE系列无线集中器如何进入设置模式(视频演示) https://v.youku.com/v_show/id_XNTE4ODMzNDI3Mg==.html

 无线传感器和无线接收器参数数据要如何对应?(视频演示) https://v.youku.com/v_show/id_XNTg0Mjc4NTIzNg==.html


RE59原理图_01RE59原理图_02RE59原理图_03

温度采集器与RE系列接收器配套使用时注意一下一些问题


1.用户收到产品再使用时要先将天线都拧好,注意温度采集器上的电源开关

2.白色采集器开了1个后等个10秒以上再开下一个,就是不要同时开采集器,需要注意下采集器一旦关了,如果要再开启需要等个5S以上,因为采用超低功耗设计需要等其充分放电后重新开启

3.集中器通电后蓝色灯和红色灯都会闪一下,蜂鸣器也会响一次,表示启动正常,每当收到数据时蓝色灯会闪,蜂鸣器也会响,蜂鸣器便于测试时提示,实际使用时可以通过背面蓝色2号开关来关闭蜂鸣器功能

4.集中器默认是485模式,用户测试时也可以通过背面的红色拨码开关来切换到USB模式,便于在电脑上测试,测试好后再切换到485模式进行硬件联机测试

5.RE59默认设备从地址为0x59,RE78默认设备从机地址为0x78,波特率9600,8-N-1格式,地址和波特率也可按需设置修改,用户只需要按指令读数处理即可

6.用户通过串口发送指令时红灯会闪,表述串口硬件正常,而当指令正确时会串口返回数据,具体数据格式参考相关文档,如输入指令不正确,不会返回任何数据

7.多种电源输入是为了便于用户选择,其中测试时DC2.1和接线端子输入电源范围9-30V、USB一般仅便于用户调试时使用

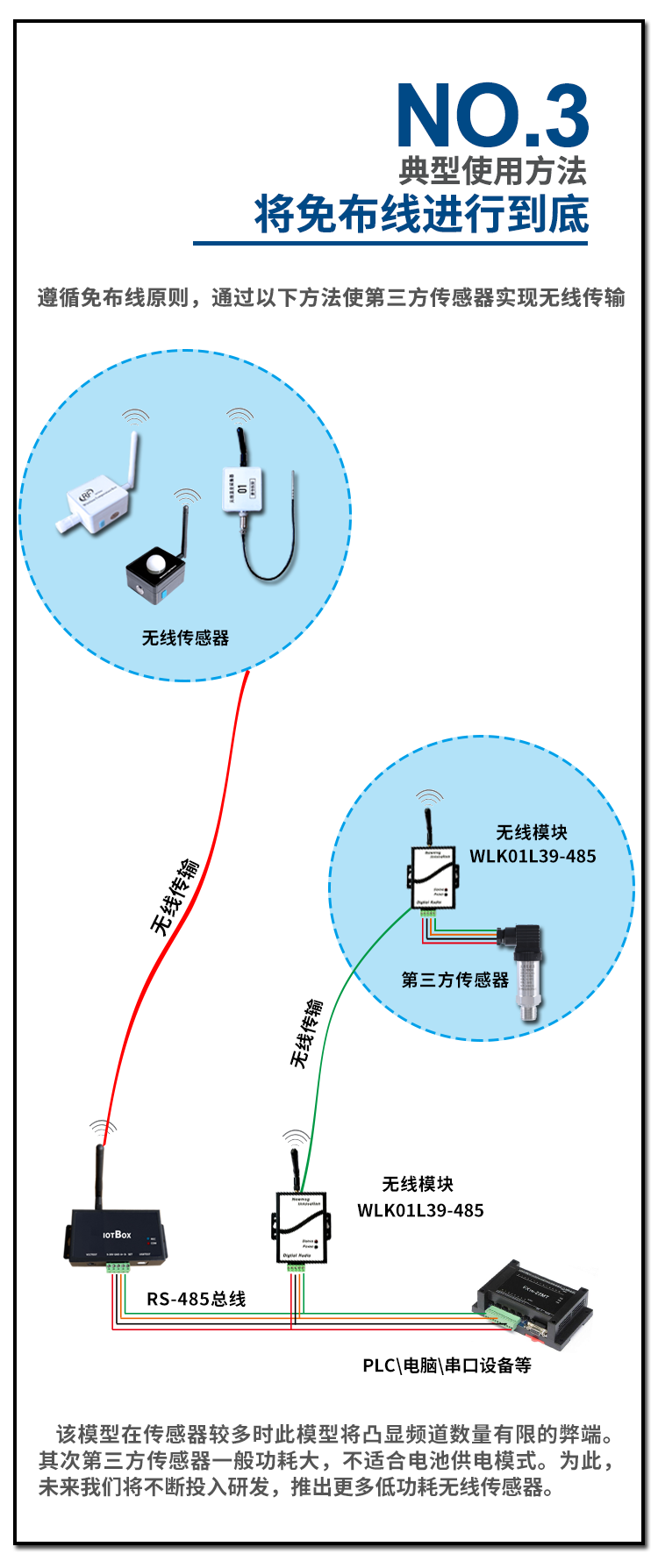

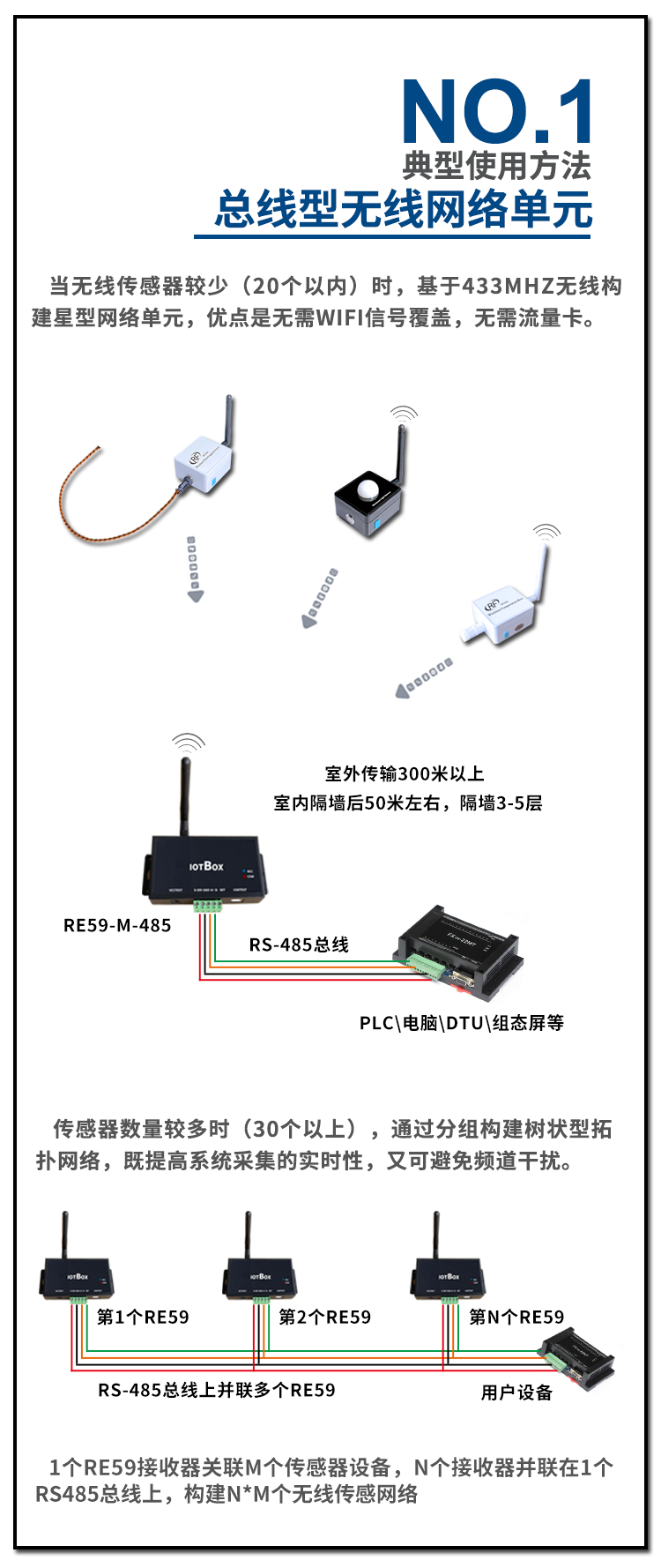

8.多个集中器并联在一根485总线上时,每个集中器的从机地址必须设置成不同

9.集中器尽量安装在多个测温点之间,采集器和网关尽量安装远离地面或地板1米以上,这样左右上下方位的接收性能更佳

10.同一组的集中器和采集器的频道、同步字、组号必须一致,而同一组的温度采集器需要间隔点时间启动

11.测温采集器较多的场景,建议分组,分组要领在于频道参数差异大一点(如第一组16,第二组20),即不同组的设备其频道、同步字、组号参数完全不同

12.59系列默认从机设备ID为十进制 89,78系列默认从机设备ID为十进制 120,这个地址可设置

13.默认9600,8,N,1  ,设备是从设备,主设备读取数据功能码为0x03

14.每个测温设备的数据存储寄存器是固定的,按一下规律,注意电量值只是第3位有效,寄存器值为16进制有符号数,

     第1个温湿度设备的电量值是40006,温度值是40007,湿度在40008

     第2个温湿度设备的电量值是40010,温度值是40011,湿度在40012

     第3个温湿度设备的电量值是40014,温度值是40015,湿度在40016

15.请注意只有HT59或HT78带湿度功能,NT/PT/KT均只有温度功能,所以湿度寄存器值为0X8000
